海明微半导体：顶部散热、内绝缘与0V关断，功率器件的三重解法

器件要散热，就得给散热器留空间；外壳要绝缘，就得加云母片和导热垫；栅极要可靠关断，驱动电路就得做得更复杂。

散热、绝缘、驱动——三件事互相牵制，方案越做越重，成本越堆越高。

海明微半导体给出的思路，不是在每一个环节上单独优化，而是用一套封装与器件设计的组合，把这三个问题一起解决：

TSC263-4L 顶部散热封装、内绝缘系列，以及 0V 关断产品。

传统功率器件大多采用底部散热——芯片产生的热量要先穿过封装内部，再从底部引脚和散热焊盘导到 PCB，最后才到外壳或散热器。路径长、热阻大，散热器还得贴在板子下方，占空间。

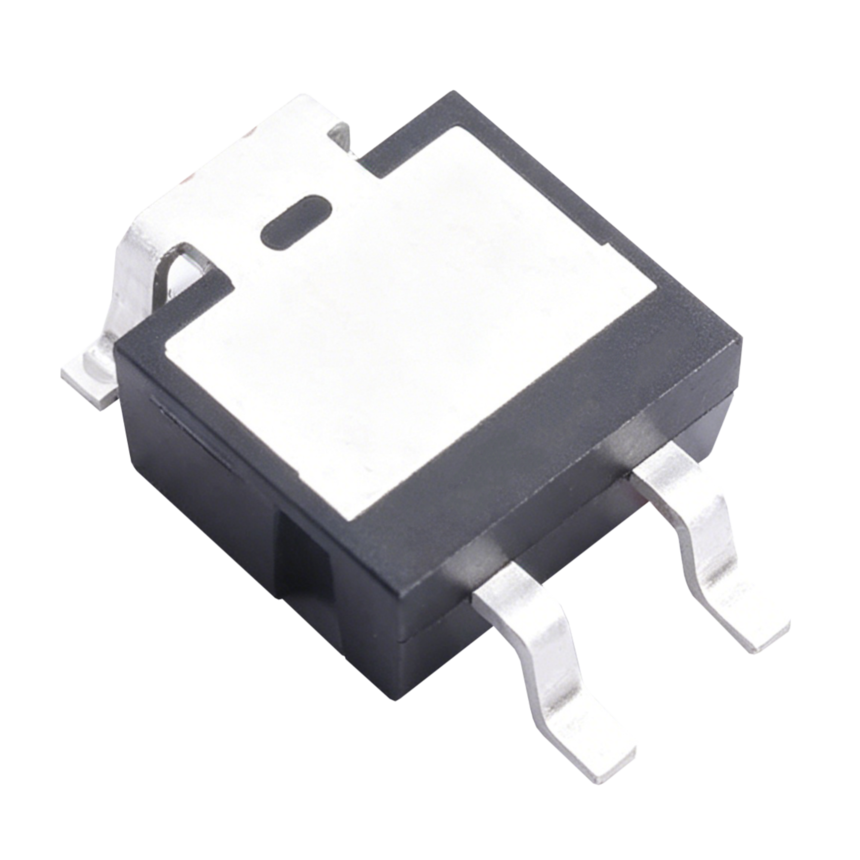

TSC263-4L 采用顶部散热（Top-Side Cooling）架构，把主要散热面放到封装顶部。热量从芯片直接经顶部金属面导出，路径更短、热阻更低。

这带来三个直接好处：

以 SiC MOSFET 为例，TSC263-4L 平台已覆盖 650V / 750V / 1200V 三档电压，RDS(on) 从 260mΩ 覆盖到 26.2mΩ，导通电流最高超过 70A，可应对逆变器、变频器、伺服驱、白电、车载空调等大功率高散热场景。

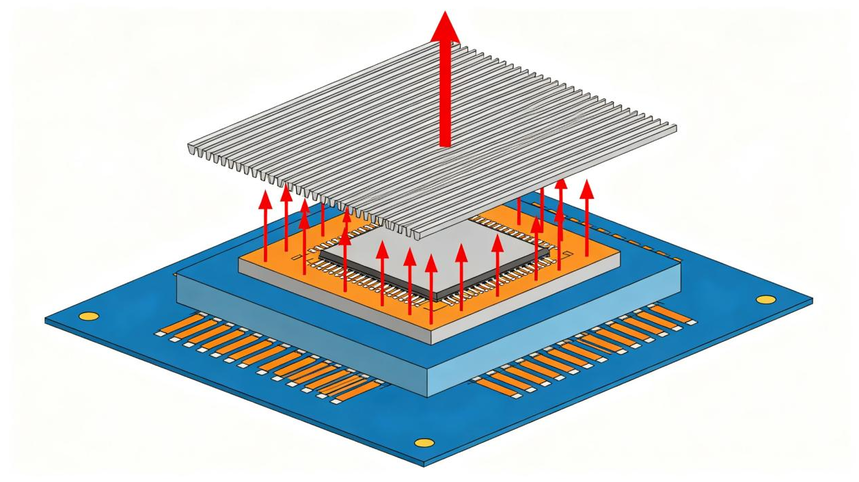

散热路径翻过来之后，留给 PCB 的空间就多了出来。

功率器件的散热路径，

正在从「向下」变成「向上」

在很多功率系统里，器件外壳必须与散热器电气隔离，否则就是潜在的短路隐患。传统做法是在器件和散热器之间加装云母片、硅胶垫或绝缘粒——多一个物料、多一道装配工序、多一处接触热阻。

海明微的内绝缘（Internal Isolated）系列，在封装内部就完成了芯片与散热面之间的电气隔离。工程师可以把器件直接固定在散热器上，无需任何额外绝缘垫片。

这意味着：

BOM 更简洁。

少了绝缘垫片、导热垫和配套螺丝，物料清单更短，采购和库存成本更低。

装配更高效。

少一道贴垫片、对孔位的工序，产线节拍更快，人为装配失误的概率也随之下降。

可靠性更高。

外部绝缘垫片存在厚度公差、老化和接触热阻不一致的问题；内绝缘把隔离做在封装内部，导热更均匀，抗振动能力也更强。

内绝缘系列覆盖 TO220IS-3L、TO247IS-3L、TO247IS-4L 等多种封装，配合内绝缘 SiC MOSFET 与 IGBT 产品，从小功率到大功率都能灵活匹配。

例如：

➡ HC060N065Q2P

（TO220IS-3L，650V / 60mΩ）；

➡ HC036N065Q2X

（TO220IS-3L，650V / 36mΩ）；

➡ HC016N120S4T

（TO247IS-4L，1200V / 16mΩ）；

把绝缘做进封装里，

散热器就可以直接贴上去。

在高压、大电流应用中，栅极驱动一旦异常掉电或信号丢失，器件可能无法可靠关断，带来直通、过流甚至炸机的风险。传统 SiC MOSFET 通常需要负压（如 -3V 至 -5V）才能确保可靠关断，这就要求驱动电路额外设计负压电源，增加了复杂度和成本。

海明微的0V关断（0V Turn-off）产品系列，让器件在栅极电压归零时即可可靠关断，从根本上简化驱动设计。

这个特性的价值在于：

驱动电路更简单。

不需要负压电源，驱动 IC 选型更宽，PCB 布线更简洁，BOM 成本更低。

系统更安全。

即使驱动信号异常丢失，器件也能在 0V 下可靠关断，降低直通和过流风险。

抗干扰能力更强。

0V 关断意味着更低的误导通风险，在高 dv/dt、高 di/dt 的开关环境下更稳定。

其中

➡ HC070N075H6Y /

➡ HC100N075H6Y /

➡ HC140N075H6Y /

➡ HC260N075H6Y

栅极归零就能关断，

驱动电路就少了一路负压

而在很多场景下，这三个特性并不是互斥的。HC070N075H6Y 就同时具备 TSC263-4L 顶部散热和 0V 关断；内绝缘系列也可以与顶部散热封装在同一系统中搭配使用，各司其职。

功率半导体的进步，往往不是某一个参数的突飞猛进，而是封装、绝缘、驱动这些「工程细节」的同时优化。

海明微半导体用 TSC263-4L 顶部散热封装解决散热与空间的矛盾，用内绝缘系列省掉外部垫片、提升可靠性，用 0V 关断简化驱动、增强安全——把那些长期需要工程师在方案里反复权衡的问题，变成了器件本身就具备的能力。

如果您正在为电源、变频伺服、白电或新能源项目寻找更省心、更可靠的功率器件方案，欢迎联系海明微半导体获取详细选型资料与技术支持。
