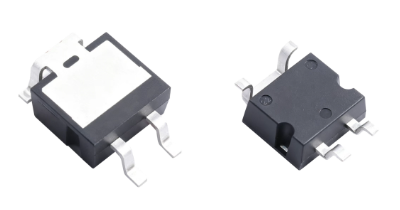

尺寸同源迭代，散热架构革新｜海明微TSC263-4L顶部散热263封装，打造TO263生态轻量化升级方案在变频家电、工业工控电源、小型储能变流器、电机驱动设备等领域，传统 D²PAK（TO263）底部散热封装凭借成熟的尺寸规范与供应链生态，长期占据分立功率器件主流应用市场。随着整机功率密度提升、器件温升管控趋严，顶部直出散热成为技术升级必然方向。目前 ST HU3PAK、英飞凌 QDPAK、英飞凌 TOLT 均已形成行业公认通用顶部散热封装标准，但三类封装均脱离经典 TO263 尺寸体系，终端厂商存量产品升级需全盘重构 PCB、结构、散热工装，改造成本与周期居高不下。 海明微半导体推出TSC263-4L 顶部散热 263 封装，核心锚定塑封本体外形尺寸与传统 D²PAK 完全一致这一核心设计基点，在不强行兼容原有贴片工装、焊盘与装配治具的前提下，依托同源尺寸优势大幅降低整机端设计改动幅度，区别于海外非标封装从零开发的升级模式，为电源设备厂商提供一条贴合存量 TO263 产品迭代习惯、落地难度更低的顶部散热国产化解决方案。

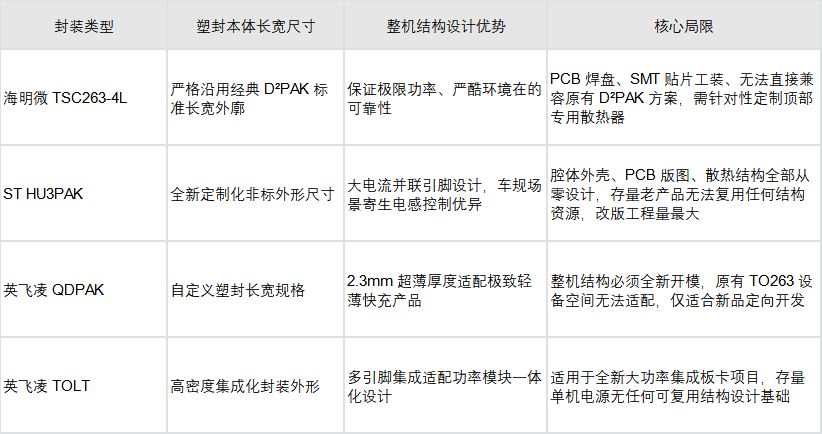

一、四大主流顶部散热封装核心参数横向精准对比 1. 塑封本体尺寸与整机结构适配逻辑
2. 封装厚数与散热结构匹配 • 海明微 TSC263-4L • ST HU3PAK • 英飞凌 QDPAK、TOLT 3. 引脚架构功能解析，规避冗余设计误区 ➡ 海明微 TSC263-4L（4 引脚架构） 引脚定义标准化：1 脚源极 S、2 脚漏极 D、3 脚栅极 G，4 引脚与顶部外露散热金属片内部连通并接入漏极。 ➡ ST HU3PAK 具备多引脚布局，其中5 根引脚为源极并联设计，所有引脚均具备实际载流功能。多引脚并联可大幅降低大电流工况下源极回路寄生电感，强化器件通流能力与开关稳定性，核心适配车规级 SiC 功率器件、车载大功率电源等高可靠大电流场景；但多引脚排布会占用更大 PCB 布板面积，对于中小功率民用电源而言，会不必要增加制版与贴片成本，场景细分属性极强。 ➡ 英飞凌 QDPAK 采用 6 引脚方案，额外独立引出开尔文源极引脚，分离功率主回路与驱动信号回路，专门优化高频 SiC 电路的开关震荡与 EMI 表现。但在 650V 常规 MOS、整流二极管等中低频通用电源方案中，开尔文引脚功能冗余，会造成 PCB 资源浪费。 ➡ 英飞凌 TOLT 搭载 16 引脚矩阵式高密度引脚阵列，定位多芯片封装、半桥 / 全桥集成功率模块，仅适合大型储能逆变器、车载电控总成等集成化板卡；单颗分立功率器件选用该封装会造成大面积焊盘空置，物料与生产损耗成本显著抬高。 二、行业主流封装体系客观定位，凸显 TSC263-4L 尺寸同源核心价值 1. 行业现状：ST HU3PAK、英飞凌 QDPAK、TOLT 已是行业通用标准，但均属于海外厂商定制化封装体系，从外形尺寸到焊盘定义均独立于传承多年的 D²PAK 工业规范。 2. 海明微 TSC263-4L 核心差异化优势：以与 D²PAK 完全一致的塑封外形尺寸作为底层设计逻辑，跳出 “全兼容原有工装” 的固化思路，压缩改造升级的最大成本项 优势一：导热路径全面升级，热性能显著优于传统 D²PAK 传统 D²PAK 热量需要穿透厚厚的塑封材料才能从底部焊盘导出，导热链路长、整体热阻偏高。TSC263-4L 将芯片正面金属散热区域直接从封装顶部裸露，热量无需穿透塑封层即可直连外部散热器，相较底部散热 TO263 热阻下降 35% 以上。 优势二：4 引脚精简架构，贴合国内海量分立器件市场需求 海外三款主流顶部散热封装，原生设计面向车规、高端储能等高端定制场景，引脚配置偏向大电流、高频、集成化需求。而国内功率半导体最大应用市场集中在空调变频、工业开关电源、焊机、安防电源等分立单管方案。 优势三：国产自主封装工艺，供应链风险自主可控 HU3PAK、QDPAK、TOLT 的封装规范、引线框架核心设计由海外企业主导，上游封测产能易受海外供应链波动、交期限制、价格调控影响。海明微 TSC263-4L 拥有完全自主知识产权的封装设计方案，不存在技术卡脖子与断供隐患，是工控、新能源、关键装备领域供应链自主化替代的优选封装方案。 优势四：多品类器件通用，简化物料与库管体系 该封装可适配封装 N 沟道 MOSFET、碳化硅功率器件、快恢复二极管、整流二极管、IGBT 单管、晶闸管等全品类功率半导体器件。同一块驱动板上的开关管、整流管能够统一采用 TSC263-4L 封装，减少 PCB 封装库种类，精简 SMT 贴片物料清单，降低企业采购、仓储、生产线换料管理成本。 三、多封装选型场景总结 1. ST HU3PAK： 成熟行业通用标准，源极多引脚并联强化大电流载流能力，最优适配车载 SiC 电控、车载大功率电源等车规全新定制项目； 2. 英飞凌 QDPAK： 行业通用超薄标准，带开尔文驱动引脚优化高频特性，适合超薄快充、便携储能新品开发；厚度与尺寸无法兼容传统 TO263 整机结构，存量改造价值低。 3. 英飞凌 TOLT： 集成化行业通用标准，面向大功率模块、储能变流器集成板卡，适合多芯片集成设计，分立器件单独使用性价比偏低。 4. 海明微 TSC263-4L 顶部散热 263 封装： 不追求对旧有贴片工装、PCB 焊盘的完全兼容，把传统 TO263 产品线升级顶部散热的最大成本与周期痛点直接化解。
在功率器件国产替代进入精细化落地阶段，封装技术比拼不再只是极限参数，而是适配产业存量生态的落地能力。海明微 TSC263-4L 依托于经典 D²PAK 同源的外形尺寸，在顶部散热技术迭代与存量产品平稳升级之间找到最优平衡点，为国内终端设备厂商提供了一条成本可控、改动精简、供应链安全的功率器件架构升级新路径。 |
