安徽海明微半导体独创TSC263-4L封装SiC MOS：无开尔文脚的务实之选，为客户设计减负增效

前言

在碳化硅功率器件高速普及的当下，“开尔文源极脚” 似乎成了高性能 SiC MOS 的标配标签。

但海明微半导体以独创的 TSC263-4L 顶部散热封装为核心，推出的系列 SiC MOS 产品（40mΩ/650V、60mΩ/650V、90mΩ/650V、32mΩ/1200V、70mΩ/1200V、120mΩ/650V 等规格），却以 “无开尔文脚” 的设计打破了行业惯性。

这并非性能妥协，而是基于自研封装特性、应用场景与客户需求的深度思考，为工业电源、家电变频、新能源辅助电源等领域的客户，带来了更具性价比、更易落地的设计方案。

一、独创封装赋能：无开尔文脚，是技术自信，更是场景适配的理性选择

1. 先理清：开尔文脚的 “适用边界” 与 “潜在成本”

开尔文源极脚的核心作用，是将栅极驱动回路与主功率回路的源极路径物理分离，避免主回路大电流在源极寄生电感上产生的压降干扰栅极驱动电压，从而降低开关损耗、抑制高频振荡。但这种设计并非 “万能解药”，其价值发挥存在明确的前提条件：

• 高开关频率（通常≥100kHz）、大电流（≥50A）、高功率密度的场景，寄生电感的负面影响才会被放大，开尔文脚的收益才显著；

• 开尔文脚的引入，也带来了额外成本：封装引脚数量增加、PCB 布局复杂度提升（需额外走驱动回路）、物料成本小幅上涨，甚至在部分紧凑设计中还可能引发驱动回路的耦合干扰问题。

而海明微半导体基于独创 TSC263-4L 封装的 SiC MOS，主要面向工业电源、家用变频、车载辅助电源、快充适配器等中低功率场景。这些场景的开关频率多集中在 20-100kHz/50A、100-200kHz/30A以下，主回路源极寄生电感的影响本就有限，无需依赖开尔文脚就能实现稳定高效的开关性能。

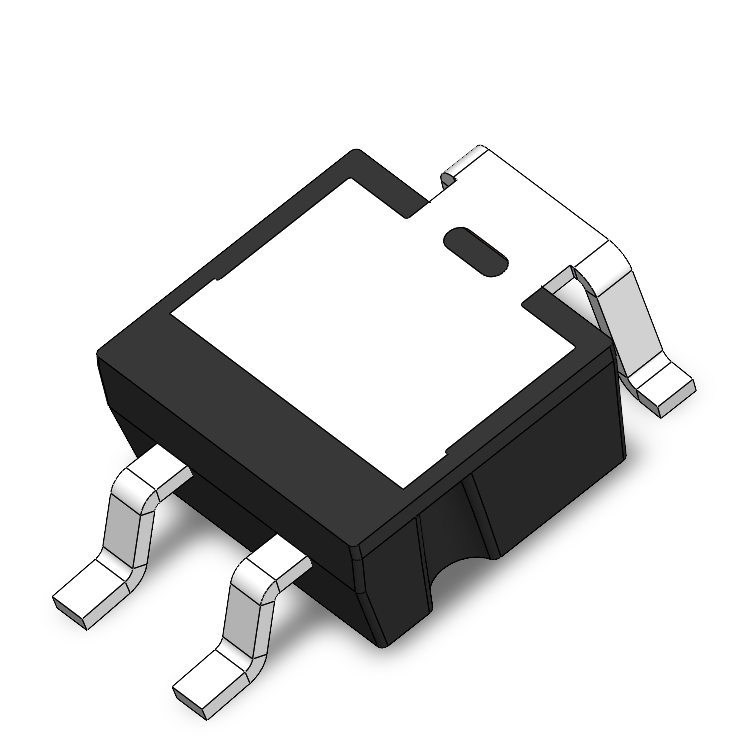

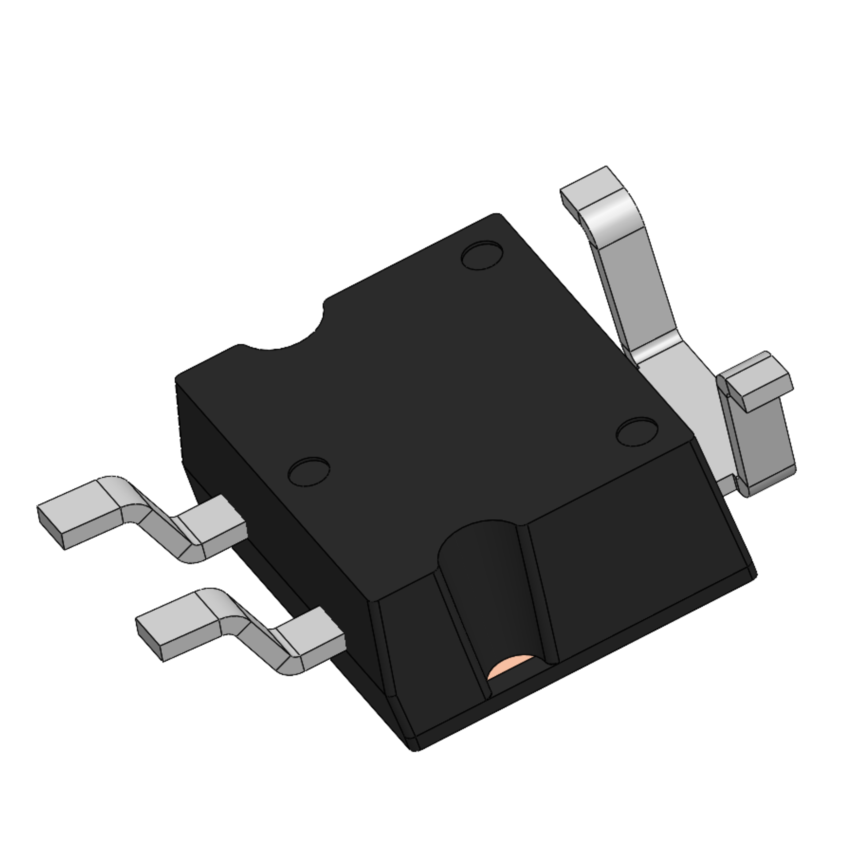

2. 再看自研封装：TSC263-4L 顶部散热结构，天生弱化寄生电感影响

TSC263-4L 的内部结构与传统底部散热封装有着本质区别：

• 芯片直接焊接在顶部漏极铜框架上，源极、栅极引脚路径更短、寄生电感更小，从根源上降低了开关过程中 di/dt 引发的电压尖峰；

• 封装引脚布局紧凑，主功率回路与驱动回路的路径天然解耦，即使共用源极引脚，寄生电感的耦合干扰也被控制在可接受范围内，无需额外的开尔文脚就能实现稳定的栅极驱动。

这种 “独创封装自带低寄生特性 + 目标场景低频率 / 低电流” 的组合，让无开尔文脚的设计成为了兼顾性能与成本的合理选择，而非简单的性能妥协。

二、独创封装 + 无开尔文脚，为客户设计带来实实在在的好处

1. 简化 PCB 设计，降低布局复杂度，缩短开发周期

对于客户而言，每多一个引脚，就意味着 PCB 设计多一份工作量：

• 无开尔文脚的设计，让 PCB 布局无需额外规划独立的驱动源极回路，减少了布线层数与过孔数量，大幅降低了 PCB 设计的难度；

• 紧凑的引脚布局，搭配 TSC263-4L 独创封装的小巧体积，让器件可以适配更小的 PCB 板型，尤其适合家电、工业电源等对体积有严格限制的场景，帮助客户实现更小巧的整机设计；

• 同时，更少的引脚也减少了焊接工序与不良率，降低了生产端的工艺成本。

2. 降低物料与系统成本，提升产品市场竞争力

成本控制是消费电子、工业设备客户永恒的需求，无开尔文脚的设计在这一点上优势明显：

• 封装成本降低：减少了一个引脚的工艺与材料成本，器件单价更具竞争力；

• 系统成本优化：PCB 布线简化、层数降低，整机 BOM 成本随之下降；同时，TSC263-4L 独创封装带来的稳定开关性能，也减少了对额外 EMI 抑制元件的需求，进一步压缩了系统成本；

更具性价比的方案，让客户的产品在市场中拥有更高的价格优势，尤其适合批量出货的家电、电源类产品。

3. 适配更广泛的应用场景，降低客户选型门槛

海明微半导体的系列 SiC MOS，覆盖了 650V/1200V 电压等级与 32-120mΩ 的导通电阻段，搭配独创 TSC263-4L 封装的无开尔文脚设计，可无缝替代传统硅基 MOS 或 IGBT，客户无需修改驱动方案就能快速完成国产化替代：

• 对于原本使用硅基器件的客户，无需调整驱动电路，直接替换即可享受 SiC 器件低损耗、高效率的优势；

• 对于中低功率 SiC 应用场景，无需为 “过剩的开尔文脚性能” 买单，就能获得足够稳定、高效的开关性能，实现 “按需选型，不花冤枉钱”。

4. 独创封装加持，兼顾热性能与可靠性，为长期稳定运行保驾护航

TSC263-4L核心优势之一就是出色的散热性能：芯片直接通过顶部铜框架与散热器接触，散热路径短、热阻低，即使在满功率运行时也能快速导出热量，降低器件结温。

而无开尔文脚的设计，没有额外的引脚占用 PCB 空间，让器件的散热布局更灵活，客户可以更轻松地实现双面散热或紧凑的散热结构设计，进一步提升整机的可靠性与使用寿命。

结语：以独创封装为根基，不盲从 “参数竞赛”，聚焦客户真实需求

碳化硅器件的发展，从来不是 “引脚越多、参数越极致就越好”，而是要以技术创新为根基，找到性能、成本与可靠性的最优解。

海明微半导体推出的TSC263-4L无开尔文脚系列 SiC MOS，精准命中了中低功率场景客户的核心需求：既提供了 SiC 器件低损耗、高效率的性能优势，又避免了不必要的成本与设计复杂度，为客户带来了 “好用、易用、成本可控” 的务实之选。

对于正在寻求 SiC 器件国产化替代、希望简化设计、降低成本的客户而言，这一系列器件无疑是极具性价比的选择 —— 无需为过剩的功能买单，就能享受到第三代半导体技术带来的效率提升，让产品在市场竞争中更具优势。
